產品簡述：

沸石轉輪 +RTO/RCO 設備是利用吸附一脫附一濃縮三項連續變溫的吸脫附程序，使 V0Cs 廢氣通過轉輪的旋轉，同時完成氣體的脫附和轉輪的再生過程。進入濃縮轉輪的有機廢氣經過沸石吸附凈化后直接通過煙囪排放到大氣中。被吸附的有機物質因轉輪的持續轉 (1-6rph) 而進入脫附區，利用加熱氣體在此區域脫附，使得低濃度、大風量有機廢氣濃縮為高濃度、小風量的濃縮氣體，進入蓄熱焚燒裝置進行燃燒轉化成 CO2 和 H2O 排放至大氣中，如此循環工作。

應用特點：

適合于大風量、低濃度的廢氣處理工況應用行業 : 噴涂 / 涂料 / 印刷 / 涂布 / 醫藥等。

適合連續排放的廢氣處理工況。

吸附效率大于 90%，氧化效率 99%。

原理簡介：

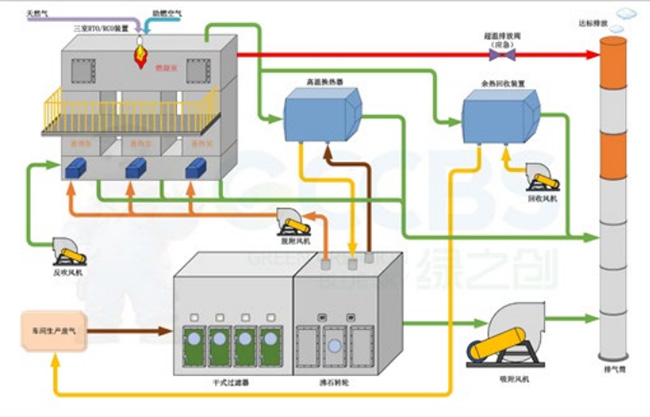

車間大風量低濃度有機廢氣經過前段預處理后由風機加壓送入沸石轉輪進行吸附濃縮，不同行業廢氣具有不同特點需要相對應的預處理措施，經過吸附過濾后的廢氣送入煙囪達標排放。

沸石轉輪是持續緩慢轉動的，一共分成三個區域：一個吸附區域，占整個面積的 10/12，有機氣體被吸附在蜂窩沸石中，潔凈氣體排出。占轉輪 1/12 的區域?yàn)槊摳絽^(qū)域，是用高溫加熱，將沸石轉輪內吸附的 VOCs 在高溫氣流作用下吹掃出來；另占轉輪 1/12 的區域?yàn)槔鋮s區域，將常溫廢氣通過轉過來的高溫區域進行冷卻。吸附區負責凈化，當轉輪轉入脫附區后由小風量高溫?zé)犸L(fēng) ( 通常是 180-220℃ ) 進行熱脫附，脫附下來的小風量高濃度廢氣進后續 RTO/RCO 氧化設備氧化燃燒處理。

吸附濃縮后的廢氣進 3 塔 RTO/RCO 設備氧化燃燒，燃燒后的氣體排放至煙囪混合排放，在 RTO/RCO 的上端取小股高溫?zé)犸L(fēng)進換熱器進行熱交換，提供脫附熱量，為了避免兩塔 RTO/RCO 切換引起的廢氣排放濃度波動問題，通常采用三塔，吹掃風機將殘留在蓄熱室內的 VOCs 重新帶入到燃燒室，減少濃度的波動變化，有助于提高廢氣的凈化效率。

RTO/RCO 設備通常會考慮安全高溫排放，會涉及熱旁路引至煙囪。

煙囪設置旋轉爬梯，取樣平臺及取樣孔。
